ETAP發電行業解決方案
一、發電廠電氣系統概述：
發電廠是電能生產的行業，生產高度集中、產品單一、生產管理嚴密。供電與國計民生關系重大，要求供電安全可靠。具有以下特點：
◆ 產、供、銷同時實現；電能不能大量囤積和儲存。
◆ 生產量與需求量必須對應；否則供電質量下降。
◆ 重要用戶要求電網輸送和分配有冗余結構，保證輸配電安全可靠。
◆ 要求發電廠生產組織和管理將安全、可靠、經濟放在首位。
◆ 安全：保證生產過程中的人身、設備安全
◆ 可靠：保證供電的連續性和供電質量
◆ 經濟：高效率、低成本供電
二、ETAP軟件簡介
ETAP是國際通用的電力及電氣系統分析計算商業軟件，由美國ETAP公司于1984年開發1986年式發布。目前產品和服務已經涵蓋全世界100多個國家，全球有40,000多家用戶，60,000多個許可證授權，70多家分公司及代理。ETAP也是功能全面的綜合型電力及電氣分析計算軟件，能為發電系統、輸電系統、配電系統、微電網系統以及工業電力電氣系統提供從規劃到設計，從分析、計算、仿真到實時運行控制全面、強大的解決方案。
◆ 潮流計算
◆ 短路計算
◆ 弧閃計算
◆ 暫態穩定
◆ 電動機起動分析
◆ 保護設備配合和動作序列
◆ ……
在發電廠電氣系統運行階段，我們可以使用ETAP實時系統以下功能對整個發電廠的電力進行全面的監測、管理和優化控制等：
◆ PSMS高級監測和仿真
◆ EMS能量管理系統
◆ ILS智能切負荷
◆ ISub變電站自動化
◆ ……
鑒于ETAP強大的功能以及各種權威機構的認證，目前在中國有很大一部分發電行業用戶正在使用ETAP幫他們解決電力系統的各種問題：
◆ 江西豐城發電廠有限責任公司
◆ 嘉節熱電廠
◆ 上海長興供電公司
◆ 上海外高橋第三發電有限責任公司
◆ 嶺澳核電有限公司（大亞灣核電站）
◆ 海南核電有限公司
◆ ……
三、工程應用實例
下面是某個發電廠電力系統部分單線圖，該單線圖主要考慮了電網、發電機、變壓器（主要是220kV/110kV部分），低壓配電部分進行了簡化，用等效負荷來代替。接下來我們通過這個實例來演示一下ETAP如何解決前面提到的發電廠電力系統的幾個問題。
![C:\Users\Administrator.WIN7U-20140416J\AppData\Roaming\Tencent\Users\454699323\QQ\WinTemp\RichOle\}L]9`{$J17UO}8YSNY`H2NI.png](/Site/Default/Uploads/kindeditor/image/20200728/636894847567536632.004.png)

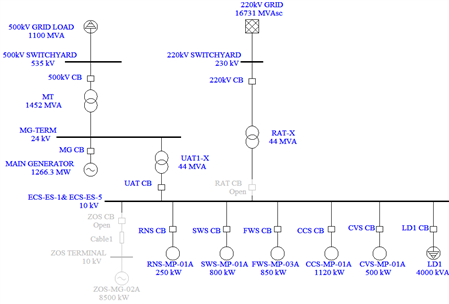

圖1發電廠電氣系統簡圖
◆ 潮流計算
ETAP潮流計算程序能夠計算系統母線電壓，支路功率因數，電流以及系統中的功率流向。它同時適用于輻射型系統和環網系統。如圖2所示，該發電廠電力系統通過潮流計算直接在單線圖上就能看到系統中各母線電壓、支路（傳輸線或電纜）壓降和損耗、發電機和負荷的運行狀態等，從而指導運行人員制定合理的系統運行方式。比如通過計算發現某條母線電壓比較低，我們可以在相關變壓器的分接頭頁面設置相應的參數，從而使變壓器進行自動有載調壓，計算最佳的變壓器分接頭位置，從而使母線電壓運行百分?jǐn)?shù)接近100%。
另外，ETAP軟件還提供了三維數據庫的管理，利用工程數據版本、開關分合狀態以及案例編輯器，你可以仿真系統各種各樣的運行方案，并進行仿真結果的比較分析。
![C:\Documents and Settings\oti-it\Application Data\Tencent\Users\454699323\QQ\WinTemp\RichOle\]X_B[7Y5`}`TP]S%77E5A0V.jpg](/Site/Default/Uploads/kindeditor/image/20200728/636894847567536632.005.jpeg)

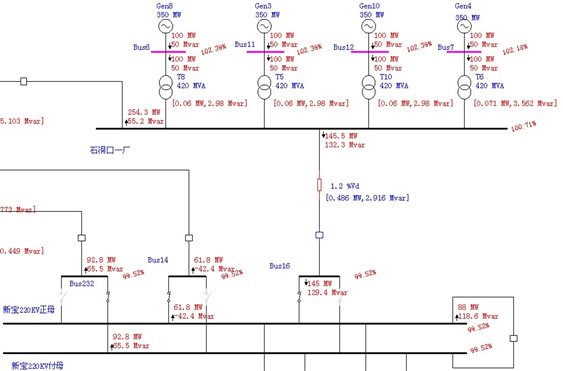

圖2 系統潮流計算結果顯示圖
◆ 短路計算
短路故障是電力系統最嚴重的故障，短路所產生的短路電流會對系統造成極大的危害。發電廠進行短路計算是發電廠進行電網規劃、設計與運行管理的主要依據。
ETAP短路計算模塊依據IEC60909和IEC61363標準，既可以計算三相對稱短路也可以計算三相不對稱短路，計算結果包括初始對稱有效值、峰值電流、直流分量、全電流有效值等，對于你進行開關設備選型、繼電保護整定帶來極大的便利。
如圖3所示，在母線故障時，我們通過短路計算可以求得母線總的故障電流以及各支路的反饋電流。

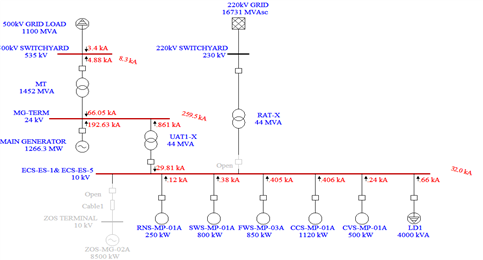

圖3 系統短路計算結果顯示圖
◆ 弧閃計算
ETAP弧閃計算模塊主要用于估計在發生三相短路故障時的電弧入射能量，并可以確定電弧的保護邊界。電弧保護邊界是指一名沒有穿戴防護設備（PPE）的工作人員與可能發生弧閃的工作地點必須保持的距離。

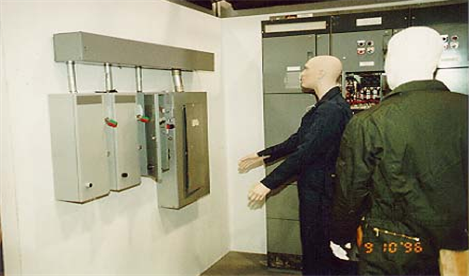

圖4 操作員操作配電箱示意圖

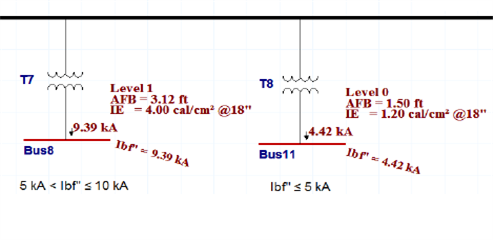

圖5 ETAP弧閃計算結果圖
圖6 ETAP弧閃計算標簽
◆ 暫態穩定分析
ETAP暫態穩定分析模塊主要是用來分析系統變化或發生干擾時電力系統的動態響應和穩定極限。程序模擬電力系統的動態特性，執行用戶設定的事件和動作，解系統網絡方程和機械微分方程，發現系統和電機在時域內的響應。通過這些響應，用戶可以確定系統的暫態特性，作穩定評估，校驗保護設備設定，并運用必要的補償和加強措施來提高系統穩定性。
由于發電廠可靠性的要求，在電力設計初期必要要對發電廠多種運行方式進行預先模擬，進而給出有效的措施，如圖5所示，我們對廠用電快切進行暫態穩定仿真，可以看到在快切過程中系統的電壓、頻率變化以及發電機的功角特性。
![C:\Users\Administrator.WIN7U-20140416J\AppData\Roaming\Tencent\Users\454699323\QQ\WinTemp\RichOle\~97JHAN)0SFN`TG][9446~Y.png](/Site/Default/Uploads/kindeditor/image/20200728/636894847567536632.010.png)

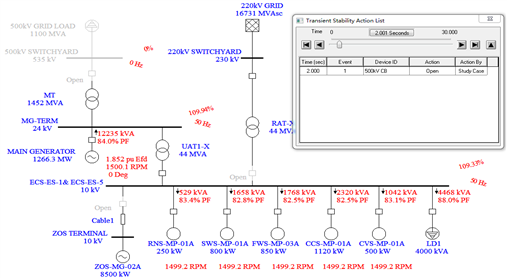

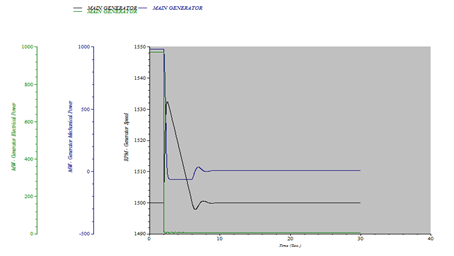

圖7系統暫態穩定仿真結果顯示圖
◆ 電動機加速分析
發電廠有很多大容量的電動機，這些電機在啟動時從系統中吸取很大的電流，相當于電機額定電流的六倍左右，使系統產生很大的電壓降，并對系統其他負荷的正常動作產生干擾。因為電機加速轉矩由電機終端電壓決定，所以很多情況下，正在起動的電機由于終端電壓較低而無法達到額定速率。這使得發電廠中電機起動分析變得特別重要。
ETAP 提供了兩種電機起動計算方法：動態電機加速和靜態電機起動。在動態電機加速計算中，以動態模型模擬發動機，用程序模擬電機的整個加速過程。用這種方法來確定電機是否可以以這種形式起動，電機要用多長時間達到它的額定速率，以及確定電壓降對系統的影響。在靜態電機起動方法中，在加速期間，用堵轉的方法，起動電機，模擬對正常運行負荷最壞的影響。同時ETAP還可以模擬電機各種起動方式，比如定子串聯電阻、電抗，Y/△接法，軟起動，變頻起動等。圖6是電機CCS-MP-01A起動過程中電機電流、轉差率及母線電壓的曲線圖。

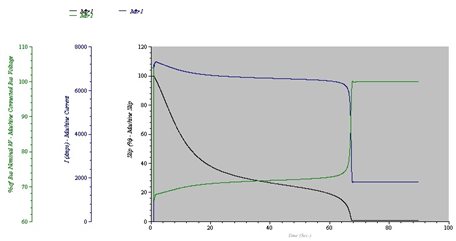

圖8制氧電機起動仿真結果顯示圖
◆ 保護設備配合及動作序列
ETAP Star過流保護及配合模塊提供一個直觀的時間-電流特性曲線(TCC)分析方法，來進行保護設備的定值整定及校驗，易于使用的圖形用戶界面、準確的保護裝置建模、設備設置報告以及大量的經過V&V認證的保護裝置數據庫所有都包括在一個集成的、基于規則的設計中。

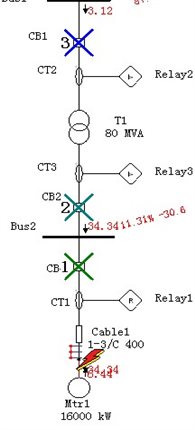

發電廠的供配電設備中有很多精密度高、連續性生產的設備，這些設備對供電可靠性要求特別高，所以保護設備的整定配合務必要準確可靠，再加上發電廠供電系統本身比較復雜，保護設備種類也多，所以發電廠保護設備整定工作給設計及運行人員帶來很大的挑戰。選擇使用ETAP保護配合模塊不僅可以幫用戶節約時間，而且整定結果也更加準確可靠。圖7是上述發電廠電力系統中一個電機支路TCC曲線配合視圖，從圖上可以直觀的看出各保護設備的配合關系以及插入故障后保護設備的動作序列。

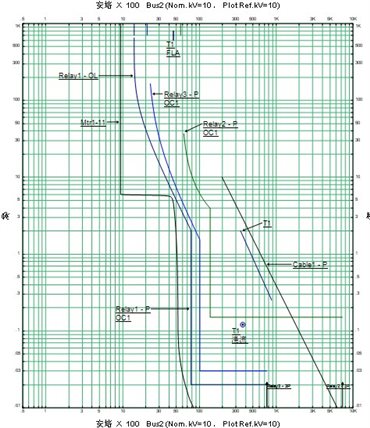

圖9保護設備配合TCC曲線圖
四、結語
ETAP綜合計算分析系統幫您從發電廠的設計、施工、運行到維護每個階段都提供了智能、可靠的解決方案，為您的企業電力系統安全、穩定、經濟運行保駕護航，從而使您的企業發展邁上更高一個臺階。
