ETAP石化行業解決方案
一、 石化行業概述
石化企業在我國國民經濟中占據著十分重要的地位，其生產經營活動對電力系統的依賴性較高。石化企業自身的生產工藝流程較為復雜，而且很多設備之間存在著連鎖關系，很多生產作業的環境較為惡劣，例如高溫高壓、易燃易爆、有毒有害等等，在這種環境下電力系統出現故障就很容易引發一系列連鎖反應，甚至引發爆炸、火災等重大安全事故，嚴重威脅工作人員的生命安全。因此，大型石化企業內采用何種供配電方式，既能滿足生產需要，又能使供配電系統安全、可靠、經濟、合理地運行是一個亟待解決的問題。
◆負荷以異步電動機為主，負荷類型多樣復雜
石化企業的負荷主要以大型異步電動機拖動的風機、壓縮機以及防爆或增安型異步電動機拖動的機泵為主。電動機負荷占比超過90%。同時系統中還包含大量大功率直流負荷（如燒堿整流裝置）和非線性負荷（變頻器、UPS、整流裝置等），負荷類型比較復雜。因此在石化企業供電系統中，對于功率因數的補償矯正、短路時電動機負荷的反饋電流、諧波帶來的電壓波形畸變等一系列設計問題，需要進行精準的建模和仿真研究。
◆大功率電動機啟動壓降問題
催化主風機等大型電動機的啟動雖然次數很少，但啟動時間較長，是影響大型石化企業內供配電系統的關鍵問題之一。
◆電纜線路為主的配電網絡
煉化企業電力系統的供電線路以中壓和低壓電纜為主。因此，依據不同的敷設路徑和爆炸危險區域的劃分，考慮經濟性的同時，對電纜截面和載流量進行科學、可靠的選型，對于保障系統的可靠性十分重要。
◆對供配電的可靠性要求非常高，配有企業自備熱電廠
考慮到電力系統的可靠性和安全性對石化企業發展的重要作用，石化企業應該設置兩個供電電源。一方面可以由區域電網供電，另一方面可以由備用電源供電。大型石化企業都配有自己的熱電廠，其規模與企業的規模及地域需求有關，有些規模大的熱電廠除滿足本企業的用電需求外，還可以向電力系統售電。
◆逐步擴容
石化企業的另一特點是用電負荷的逐步擴容。增加新裝置及改造擴容在石化項目中十分常見，因此在初設階段一定要為后續發展預留足夠的設計裕度。
大型化、集約化裝置運行周期長，對系統要求越來越高。
◆系統規模越來越大、裕量及整體抗擾動能力越來越小。
◆系統短路容量越來越大，部分開斷設備額定分?jǐn)嗄芰Σ蛔恪?/span>
◆系統開環運行方式向高電壓等級延伸，繼電保護級差越來越小。
◆適應于石化企業電力系統的數字化技術及設備亟待更行。
而ETAP電力系統分析平臺，正是以上問題的最佳解決方案和系統設計可靠性的有力保障。
ETAP是國際通用的電力及電氣系統分析計算商業軟件，由ETAP公司于1984年開發1986年正式發布。目前已經涵蓋全世界100多個國家，全球有60,000多家公司，100,000多個許可證授權，70多個分支機構和代理商。
近30年，ETAP成為設計、仿真、運行、控制、優化及發電廠自動化、輸電、配電及工業電力系統行業最綜合，以及廣泛應用的企業解決方案。越來越多的電力系統專家信賴ETAP，超過了其他軟件成為最高要求的工程工具，ETAP可以使用戶成功結合實時數據經濟有效地管理。
在石化企業供配電系統設計階段，我們可以采用ETAP下列離線分析計算模塊輔助設計：
◆潮流計算
◆短路計算
◆電動機啟動分析
◆繼電保護配合
◆諧波分析
◆暫態穩定
◆……
在石化企業運行管理階段，我們可以使用ETAP實時系統以下功能對整個石化廠的供電系統進行全面的監測、管理和優化控制等：
◆高級監測
◆狀態估計
◆預測模擬
◆事件回放
◆智能切負荷
◆經濟調度
◆……
鑒于ETAP強大的功能以及各種權威機構的認證，目前在中國已經有相當大一批石化行業用戶在使用ETAP幫他們解決電力系統的各種問題。
ETAP在中國石化行業的部分用戶：
◆中國石油建設公司
◆中國石油工程建設公司北京分公司
◆中國石油工程建設公司華東設計分公司
◆中國石油天然氣管道工程有限公司
◆中國石化工程建設公司
◆中石化洛陽工程有限公司
◆中石化寧波工程有限公司
◆中石化石油工程設計有限公司
◆中海石油（中國）有限公司
◆海洋石油工程股份有限公司
◆天津中海油工程設計有限公司
◆中國寰球工程公司
◆中國成達工程公司
◆中國天辰工程有限公司
◆中國石化上海石油化工股份有限公司
◆中國石化資產管理有限公司茂名石化公司
◆中國石化揚子石油化工股份有限公司
◆中海殼牌石油化工有限公司
◆揚子石化-巴斯夫有限責任公司
◆……
五、工程應用實例
5.1設備模型
◆支路設備的模型
變壓器、傳輸線、電纜、電抗器和阻抗等支路設備采用等值電路模型。
◆等效電網的模型
ETAP軟件建立的等效電網模型是帶有內阻抗的恒定電壓源，等效電網的實際母線電壓可以通過額定電壓的百分?jǐn)?shù)來指定。
◆同步發電機的模型
ETAP軟件的同步發電機的模型是帶有內阻抗的電壓源，在ETAP軟件的不同模塊需要的數據不一樣。首先輸入其額定值和阻抗值。發電機的實際電壓通過額定電壓的百分?jǐn)?shù)來指定。潮流分析需要指定發電機的運行模式和相關數據；短路分析需要輸入發電機的額定值、阻抗參數等相關數據；暫態穩定分析模塊除了需要發電機的額定值和阻抗參數之外，還需要其動態模型數據以及控制系統模型（勵磁器、調速器等）。
◆感應電動機的模型
潮流分析需要感應電動機的銘牌數據和實際運行負荷百分?jǐn)?shù)等；短路計算除了需要電動機的銘牌數據之外，還需要堵轉電流倍數、時間常數等數據；電動機加速分析則需要建立其等值電路模型。
5.2ETAP軟件的三維數據庫
ETAP軟件的三維數據庫是指ETAP工程的數據版本、開關狀態配置、分析案例共用同一個數據庫，三者相互獨立。三維數據庫應用于實際工程中的不同的運行方式、分析模塊及數據版本。實際電力系統運行方式（連接方式）是經常變化的，通過定義各種數據版本、開關設備的開閉狀態可以很方便地實現多種組合，對應實際系統的多種運行狀況，易于對大型系統進行管理和分析計算。

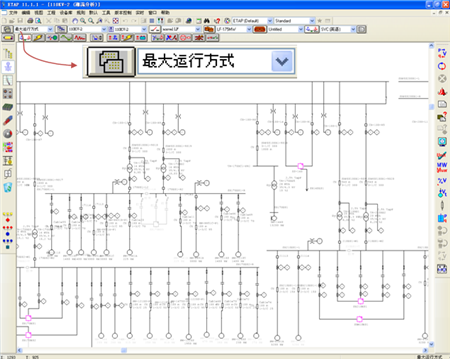

例如，等效電網的短路容量有最大和最小運行方式之分；整個系統的年度負荷也會有高低波動等等。兩種數據版本如圖1和圖2所示。
圖1：使用不同數據版本–最大運行方式
圖2：使用不同的數據版本–最小運行方式
5.3系統建模
5.3.1建立單線圖

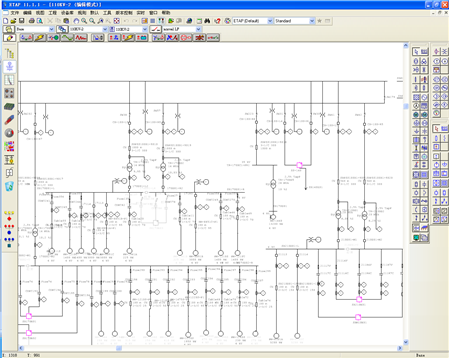

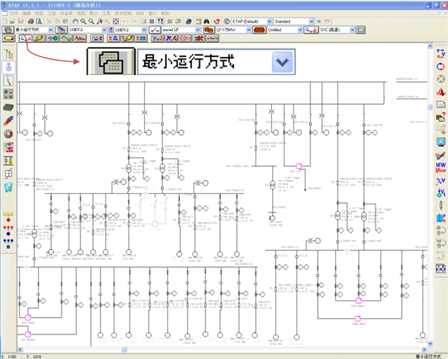

ETAP軟件能夠圖形化地建立系統單線圖。在新建工程的編輯模式下，把各種系統需要的設備元件拖拽到單線圖窗口上，通過每個設備的連接端子把單個設備連接成系統。如圖3所示：
圖3：使用ETAP軟件建立的單線圖
5.3.2輸入數據
◆系統設備數據
1.因?yàn)樵陔姎庥?jì)算中，支路設備都是靜止設備，所以輸入支路設備的數據是最簡便的。支路設備包括：變壓器、傳輸線、電纜、電抗器等，其參數一般可從設備銘牌、廠家標準數據以及安裝、施工和試驗記錄中獲得。
2.可以從電網公司獲得等效電網的運行電壓和短路容量等相關數據。在不知道X/R比值的情況下，可以根據《電力工程設計手冊（一次部分）》選取典型參數。因?yàn)槠胶夤?jié)點的P、Q不能預先給出，所以該節點的V和θ就應該預先給出，該節點也稱為V/θ節點，其PQ值由潮流計算來確定。大型工業電力系統潮流計算的平衡節點選在與主網相連接的點。在初次潮流計算結束時，若平衡節點的有功功率和無功功率與實際不符，就要調整其他節點給定的邊界條件以使平衡節點的功率在實際允許的范圍之內。
3.根據同步發電機的產品說明書，輸入其額定值、穩態阻抗參數和高階暫態模型參數等數據。
4.基于ETAP軟件輸入負荷的方法要區別對待。對于感應電動機和同步電動機，可以直接輸入電機銘牌參數；在部分電動機原始資料不全的情況下，也可以從ETAP軟件自帶的設備數據庫中提取典型電機數據。如果要完成電動機加速分析，那么就需要建立電動機的等值電路模型。ETAP軟件的電機參數估計模塊，能夠根據電機名牌上的額定參數得到等值模型的相應參數。
◆發電機和負荷數據
每一臺發電機可以定義十種發電類型，可以根據實際情況為每種負荷狀態指定名稱。在不同的情況下，發電機輸出的有功功率也不同，通過不同的發電類型指定不同的輸出有功功率。例如可以將某發電機輸出有功功率的“設計”類型規定為60MW，“正?！鳖愋鸵?guī)定為45MW，“夏季”類型規定為54MW等。再根據實際的控制方式選擇其運行模式，即平衡節點、電壓控制、無功控制或者功率因素控制等。
5.3.3分析參數
每一個分析功能模塊都擁有自己的例編輯器，可以用于設定與分析計算相關的參數或仿真事件等。
◆潮流分析
除了通過負荷類型指定負荷的變化之外，還可以同時調整每一條母線所接的負荷總量?！澳妇€最大”表示在分析計算時母線所接負荷增加到其額定值的某一百分?jǐn)?shù)，例如125%；“母線最小”表示在分析計算母線所接負荷減少到其額定值的某一百分?jǐn)?shù)，例如80%。充分利用這些功能，使得完成具有工程意義的潮流分析變得非常簡便。例如，研究在系統接線不變的情況下3年后負荷增加20%后的系統潮流，應用“母線最大”或者“負荷類型”即可很方便地實現。
◆短路計算

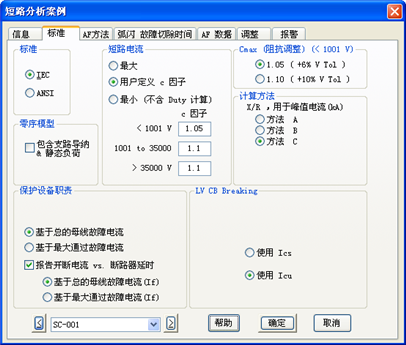

在短路計算模塊的案例編輯器中（見圖4和圖5），可以對母線電壓c因子、是否考慮變壓器分接頭位置等進行設置。在校驗斷路器的分?jǐn)嗄芰r(shí)，即可以應用母線總的故障電流，也可以應用通過斷路器的最大故障電流來校驗設備的分?jǐn)嗄芰Α?br />
圖4：短路分析案例編輯器的“標準”屬性頁

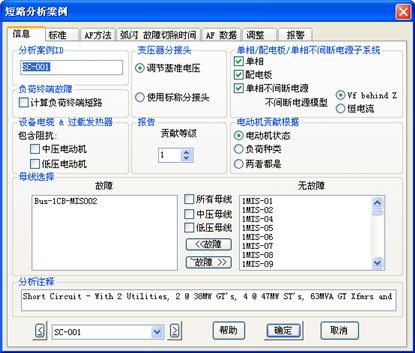

圖5：短路分析案例編輯器的“信息”屬性頁
◆其他分析
電機加速分析和暫態穩定分析模塊，均有相應的案例編輯器可以用來設置動作事件和仿真時間。
5.4計算結果
◆潮流計算
通過多種系統運行方式下的潮流分析，可以有效支持變壓器、中/低壓斷路器、中/低壓電纜等重要設備和元器件的選型。并且，通過直觀的分析界面和報告書，可以對相關設備的選型裕度進行定量的了解。圖6為潮流計算結果報告的部分內容。
圖6：潮流計算結果報告
◆短路計算

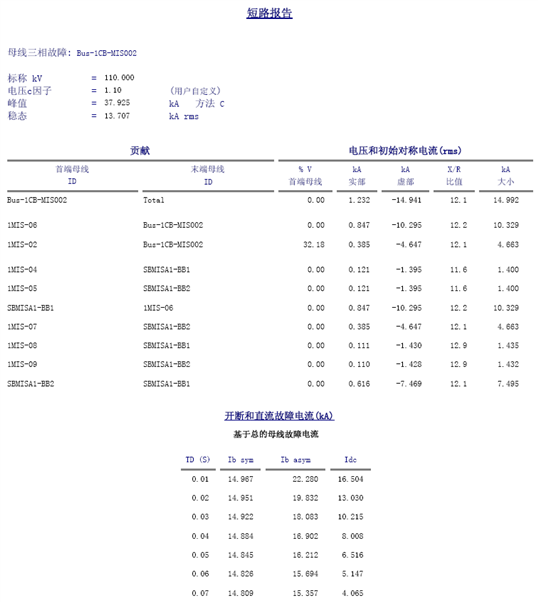

圖7給出的是一條110kV母線（Bus-1CB-MIS002）的短路計算結果。利用ETAP三維數據庫，可以高效地完成系統各種運行方式下的短路電流計算。短路報告的形式直觀且內容豐富，可以高效、便捷的支持保護設備的選型工作及保護定值計算等相關設計工作。
圖7：短路計算報告
◆ 電動機加速
石化行業的工藝系統中不乏一些大容量電動機，任何一臺大容量電動機的啟動都會造成母線電壓的波動。如果母線電壓波動過大，低電壓時間持續過長，會嚴重影響同母線供電的其他負荷的正常運行，甚至低電壓保護動作。
《SH3060-1994石油化工企業工廠電力系統設計規范》規定：電源電壓和工廠主要供配電點母線電壓允許偏移值應為：正常運行時：+/- 5%；異常運行時：-10%。異常運行是指電動機群成組再起動前的狀態，在大容量電動機起動和電動機群成組再起動過程中甚至可低到-15%；對電動機端電壓的規定為：電動機端電壓的允許值偏移值應為：正常運行時：+/-5%；單臺起動時：-10%（大容量電動機尚可降低）；成組再起動時：-15%，其中成組再起動的電動機，根據對傳動機械轉矩的驗算，在設備訂貨規格書上注明，甚至可以低到-30%。

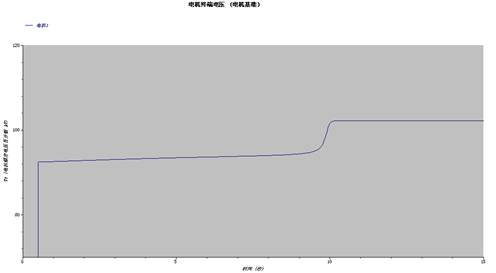

圖8和圖9分別為使用ETAP軟件計算的電動機起動時的母線電壓變化曲線和電動機機端電壓曲線：
圖8：電動機起動-母線電壓曲線
圖9：電動機起動–電機端電壓曲線
同時，ETAP軟件的電動機加速分析分為動態加速分析和靜態加速分析。靜態加速分析著重于電動機起動時對系統的影響，計算結果僅給出電流，母線電壓，功率。但該計算需要的參數較少，僅需要電動機額定功率，額定電壓，空載和滿載的起動時間等。靜態起動可以滿足一般的工程需求。動態加速分析著重于電動機起動時對電機的研究，計算結果不僅給出了母線電壓的相關數據，同時還給出了電機起動特性的各種詳細仿真結果如：滑差、電流、電壓、轉矩、功率等。但該計算需求的參數相對比較多，參數收集難度相對較大。
◆暫態穩定分析
ETAP軟件的暫態穩定分析模塊主要用來分析系統變化或發生干擾時電力系統的動態響應和穩定極限。程序模擬電力系統的動態特性，執行用戶設定的時間和動作，根據解析系統網絡方程和機械微分方程，得出系統和電機在時域內的響應。通過這些響應，用戶可以確定系統的暫態特性，做穩定評估，校驗保護設備設定，并運用必要的補償和加強措施來提高系統穩定性。圖10為暫態穩定的動作列表，圖11為暫態穩定的結果曲線。

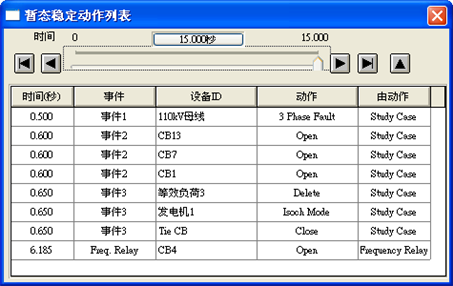

圖10：暫態穩定動作列表

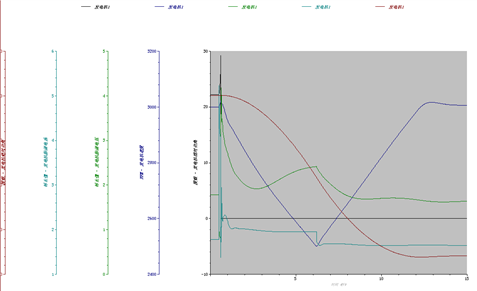

圖11：暫態穩定結算結果曲線圖
◆保護設備配合及動作序列
ETAP Star過流保護及配合模塊提供一個直觀的時間-電流特性曲線（TCC）分析方法，來進行保護設備的定值整定及校驗，易于使用的圖形用戶界面、準確的保護裝置建模、設備設置報告以及大量的經過V&V認證的保護裝置數據庫都讓我們的設計變得非常的容易。其中，圖12為模擬故障插入校驗保護設備的動作順序。圖13為保護設備配合的時間電流曲線（TCC）。

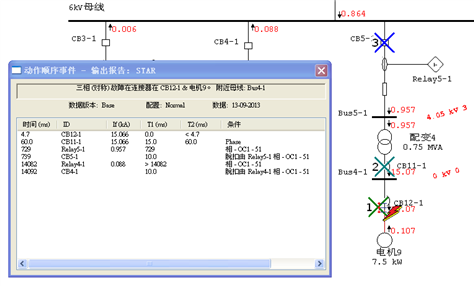

圖12：動作順序事件和故障模擬
圖13：TCC視圖
六、ETAP實時管理系統
由于石化企業長期以來都是能源消耗大戶，為了提高企業內部資源綜合利用率、大幅降低單位能耗指標，給企業創造顯著的經濟效益，在石化企業電力系統中采用高級的監控系統或能量管理系統是一個非常明智的選擇。
ETAP實時管理系統是一套綜合的軟件產品，提供智能電力監測、能量管理、系統優化和自動化、實時預測等功能，適用于石化企業的實時運行管理。ETAP實時系統的強大功能必定會使石化企業從中受益。

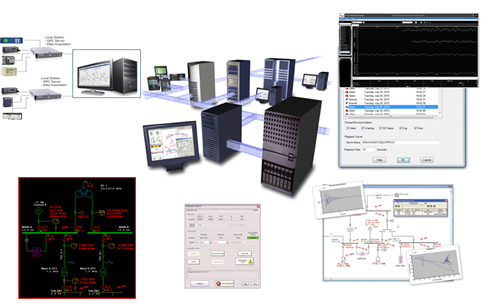

![C:\Users\Administrator\AppData\Roaming\Tencent\Users\454699323\QQ\WinTemp\RichOle\[258)A2~E$O3DTXBFR~]_89.png](/Site/Default/Uploads/kindeditor/image/20200728/636894726858349354.017.png)
電力系統監測和模擬（PSMS）是ETAP實時管理應用程序的核心。無論是大電網還是工業電力系統，PSMS都是最理想的選擇。PSMS利用電氣和物理參數、負載以及發電水平、網絡拓?fù)浜涂刂七壿嫞軌驅Ω鞣N故障擾動或運行操作進行預測模擬，給出準確的系統響應。PSMS還能夠確定系統的潛在問題并給出合理的運行管理建議，從而避免斷電的發生。
◆高級監測
通過智能的圖形化用戶界面、單線圖和數字儀表提供直觀、完整的實時監測。監測功能包括校驗系統網絡狀況、估計缺失的系統狀態、檢測網絡異常、趨勢測量值和報警通知。
PSMS可以用事件日志和報警工具跟蹤并記錄不正常的動作。系統可以在臨界故障發生之前發現并通知問題。另外系統信息的變化可以圖形化的顯示和記錄下來。它可將計算結果同測量值作比較，對有缺失數據和存在越限數據的設備將彈出報警框。
PSMS擁有狀態估計功能。電力系統實時運行和控制需要掌握系統的真實運行工況，由于測量和數據通信等方面的原因，得到的數據難免存在誤差，甚至出現壞數據，ETAP狀態估計能在一定程度上剔除壞數據，準確地實時掌握系統的拓?fù)浣Y(jié)構，提高數據的精度。
◆事件回放和歷史分析
事件回放的全部信息包括：系統拓?fù)?、系統負荷（有功、無功）、狀態估計的結果、發電（有功、無功和機端電壓）、潮流（線路、變壓器和饋線的功率和電流）以及報警和警告等。
事件回放和歷史分析主要用于：（1）分析事故或故障的原因和影響；（2）系統運行方式的改進；（3）各種可能的操作的探究；（4）“操作預演”案例的討論。
◆預測模擬

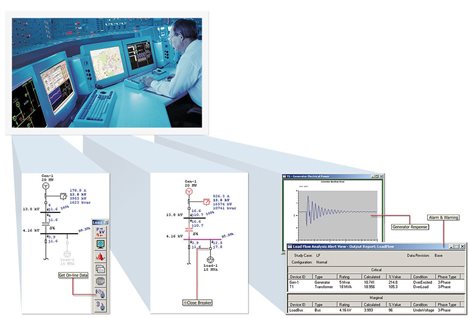

在線預測仿真分析是一個功能強大的分析工具，可通過使用實時和歷史存檔數據來預測操作員動作和干擾事件下電力系統的結果響應。例如分析在當前系統運行方式和負荷狀況下操作員的動作（例如斷路器打開或關閉），或者事件（例如a、起動某臺大容量電動機；b、假定系統發生大擾動如短路、跳機、與主網脫離等）會給供電系統帶來怎樣的結果，會不會對系統電壓、頻率的穩定造成影響。當然，也可以在事件回放模式下使用存檔數據的系統運行方式和負荷狀況下分析操作和事件的系統響應。
預測模擬功能的作用可以總結為以下幾點：
模擬斷路器動作；
識別潛在的運行問題；
模擬電動機起動和負載變化；
預測保護設備的動作時間；
預測基于操作員動作的系統響應；
執行“操作預演”案例；
操作員協助和培訓；
◆經濟調度
經濟調度主要用來分配電力系統中的發電機組的輸出功率，以達到最佳的區域經濟性能。經濟調度為最佳的電氣系統運行提供指導，以滿足每個發電機的功率需求、蒸汽需求和最小的燃料成本。
經濟調度采用先進的優化潮流算法以確定最佳的發電模式，同時維持適當?shù)膬?chǔ)備裕度。計算并分配每臺發電機組的發電量，以滿足最低成本下的負荷要求。經濟調度考慮到發電成本與發電水平不成比例、系統在地理上分散、輸電損失依靠發電模式而定的事實。

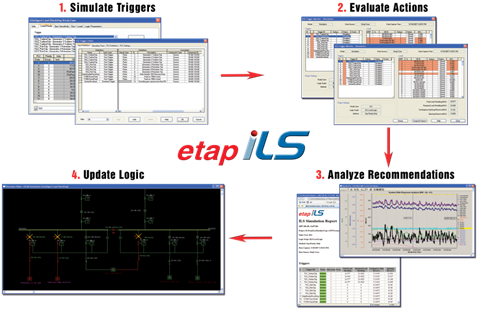

◆智能切負荷（ILS）
智能切負荷為系統擾動和發電機組跳閘提供最佳的、快速的切負荷方案。根據擾動的類型和位置、實際的運行發電、旋轉備用、負荷、配置、負荷分配和優先級，智能切負荷為每個子系統計算必需切掉的有功負荷最小值。然后智能切負荷將選擇最優的負荷組合（CBs）來滿足這個需求。執行所有這些，對于瞬時事件就在系統中擾動發生之后的幾個毫秒內，對于穩態過負荷情形就在自定義延時之后的幾個毫秒內。
在擾動中切除負荷所需時間越長，最終必須切除的負荷越多。因?yàn)镮LS的智能性和快速性，使用ILS切除負荷的實際數量遠遠少于使用常規方法例如像頻率繼電器和PLC裝置切除的負荷數量。
負荷恢復應用程序通過自動恢復系統可用部分供電同時保持故障隔離來最小化擾動之后的停機時間，不超過備用電源和線路的容量。
使用ETAP的仿真功能如潮流分析和暫態穩定能確認和分析穩態及動態響應。ILS仿真器使用模擬和實時運行數據。這是對操作預演或修改現有切負荷計劃、負荷添加和聯鎖修改，預測系統響應和切負荷動作的完美工具。用適當?shù)脑L問權限確認ILS邏輯之后，控制器可以很容易地更新服務器而不需引入在線系統或中斷服務器的運行。
七、在石化系統應用ETAP的意義
應用ETAP軟件進行石化電力系統建模和仿真分析的意義如下：
1) 大型工業電力系統的調度部門可以簡便、高效地完成多種運行方式、多種發電和負荷狀況的分析計算工作，為各種典型調度方案以及一些特殊方案和臨時方案提供理論依據，降低在設計工作中對已有經驗的過度依賴所帶來的不確定性。
2) ETAP的分析結果對于系統架構的調整，設備新增、擴容乃至企業電網的遠景規劃都具有相當?shù)闹笇?dǎo)意義。可以分析這些變化將對系統造成什么樣的影響，采取何種相應措施。
3) 對于系統可能出現的故障進行“預演”，發現存在的設計隱患，找到解決方案。特別是對于設計整個系統安全穩定運行的“操作預演”分析，有了好的應急處理預案，明確甩負荷的數量以及解列的位置，幫助用戶把故障帶來的損失降到最低。
4) 在設備原始資料不全的條件下，可以應用ETAP軟件典型設備庫中的數據，支持分析計算工作，加快建模進度。
5) 目前大型工業電力系統的調度員和值班員培訓采用仿真培訓系統側重于倒閘操作、“事故預演”、事故處理、“反事故演習”等工作，所有正常操作信號、故障信號和保護動作等都會預先設定。基于ETAP軟件建立的電力系統模型，正常操作的系統潮流、故障發生后的母線電壓、支路電流和機組動態過程以及保護動作順序等全部是依據系統的仿真分析和計算結果得到的。一方面可以彌補常規仿真培訓系統的不足之處，加深調度員和值班員對于系統正常運行、異常狀態、故障狀態以及保護機理的理解，強化他們預見、分析、判斷和處理系統異常和事故的能力；另一方面可以加強對風險源頭的預防和控制能力的培訓，使調度員和值班員認識到工作中的風險，減少他們習慣性的不當操作，從而減少各類事故的發生。
6) 應用ETAP軟件，可以完成分析計算功能。同時，還兼具有數據和設備管理功能。ETAP軟件的Star保護模塊可以保存所有設備和饋線的電流保護動作曲線（TCC曲線），便于查找、修正和打印。在變壓器、電纜和電動機等元件設備的注釋和評論屬性頁，可以記錄設備的地理位置、隸屬部門、檢修和缺陷狀況等。系統建模工作完成后，可以隨時分類查找、調出各類設備數據，用于技術管理和運行維護的相關工作。
